吃透MOS管核心原理：別死記參數名詞，看懂電場如何控制導電溝道
絕大多數人學MOS管，都卡在死記硬背概念：NMOS、PMOS、增強型、耗盡型，名詞背得滾瓜爛熟，一上手畫板、調試電路就頻頻翻車。
但在資深硬件工程師眼中，MOS管根本沒有那么復雜神秘。它的核心本質只有一句話：通過柵極電壓產生電場，改變半導體溝道的導通阻抗，以此精準控制電路電流。電壓變化，電場改變，電流的通斷、大小就隨之改變。
所以MOS管真正的核心價值，不在于“可以導通電流”，而在于導通壓降低、關斷隔離徹底、開關切換速度極快。這也是它能壟斷數字電路、功率變換、電機驅動等絕大多數硬件場景的核心原因。
一、摒棄死記型號！先搞懂MOS管的核心控制邏輯
MOS是金屬-氧化物-半導體（Metal-Oxide-Semiconductor）的簡稱，用工程實戰邏輯解讀，它的核心結構亮點是：柵極與半導體導電溝道之間，隔著一層絕緣氧化層。
這層絕緣結構是MOS管所有特性的根基：柵極工作時幾乎不需要消耗直流電流，僅依靠電壓形成的電場，就能調控溝道內部載流子的數量與分布，最終實現對電流的管控。
二、增強型與耗盡型，核心差異是“默認導通狀態”
很多人糾結MOS管的分類，其實不用死記硬背，只需區分二者的初始狀態即可。
增強型MOS管：屬于“無通道、后建通道”。零柵壓狀態下，內部沒有導電溝道，器件保持關斷。只有施加對應極性的柵極電壓，才能感應形成導電溝道。簡單來說，NMOS需要柵極施加正向電壓，PMOS需要柵極電壓低于源極電壓，才能開啟導通通路。
耗盡型MOS管：屬于“自帶通道、按需調整”。器件出廠默認自帶穩定導電溝道，零偏置狀態下即可導通工作。后續可通過改變柵極電壓，削弱或增強原有溝道，實現電流大小的調節。
真正精通MOS管選型的工程師，不會只區分N型和P型，一定會確認器件是增強型還是耗盡型，明確其默認通斷狀態，才能精準預判電路工作邏輯。
結合導電類型與工作模式，MOS管可分為四類：N溝道耗盡型、P溝道耗盡型、N溝道增強型、P溝道增強型。其中N溝道增強型MOS管是工程應用主流，廣泛用于低端開關、同步整流、DC-DC驅動等場景，適配性和實用性最強。
三、為什么NMOS應用最廣？電子載流子效率遠超空穴
如果把MOS管導電過程比作修路，柵極電壓的作用就是拓寬或封堵電路的“通行路面”。

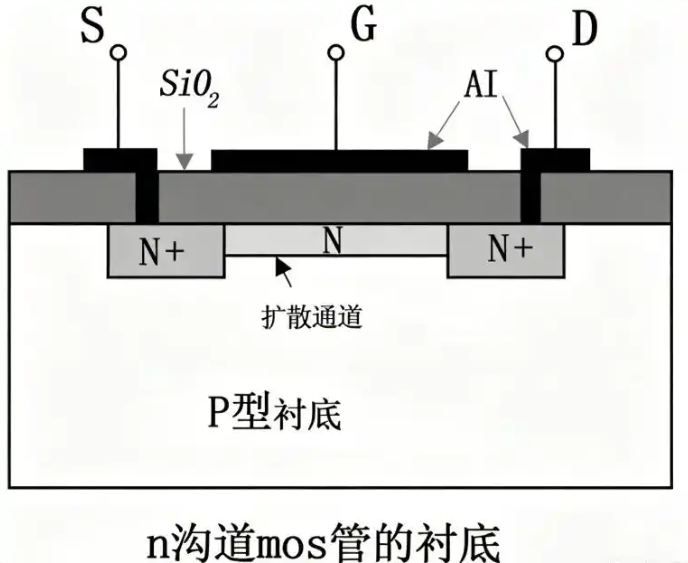

對于NMOS器件，當柵極施加正向電壓，半導體表面會快速聚集大量電子，原本絕緣的區域會形成一條低阻導電溝道，漏源極之間的電流即可順暢流通。柵極電壓越適配，溝道導通能力越強、等效內阻越低，電流通行效率越高。
反之，當柵極電壓回落，感應電子快速消散，導電溝道逐步收縮、直至完全消失，器件切換為高阻關斷狀態。
不同于機械開關的物理硬通斷，MOS管是電場調控的柔性電子開關，這也是它能實現高速高頻切換的核心優勢。
四、同一顆NMOS，為何存在增強、耗盡兩種工作模式？

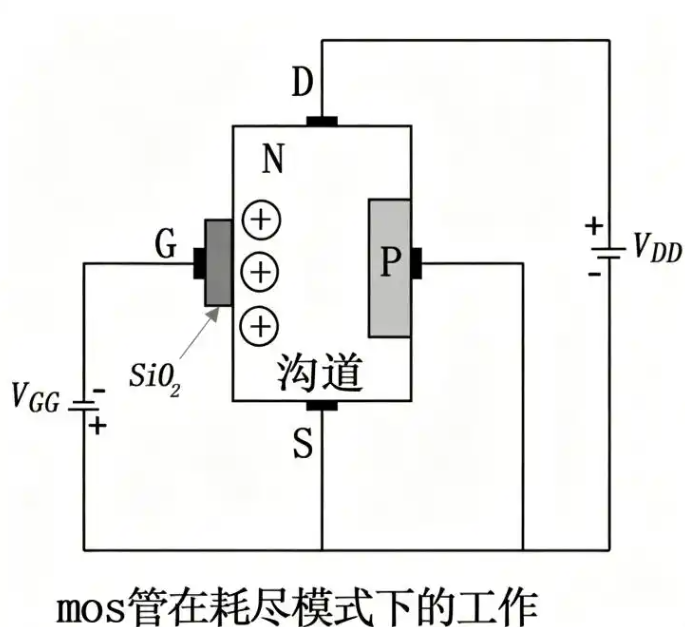

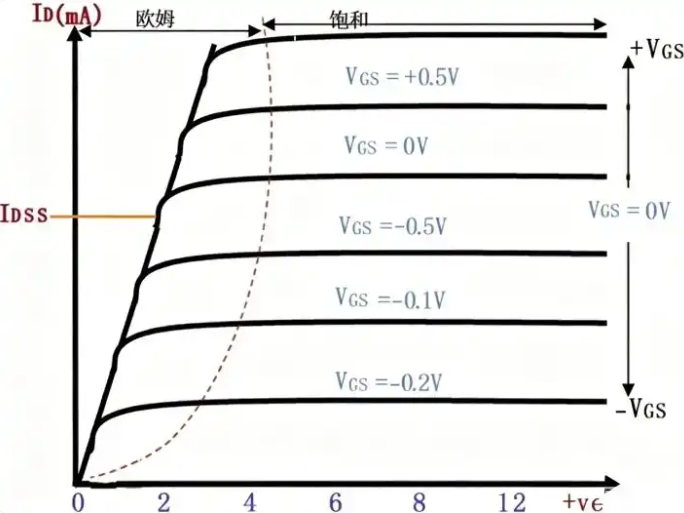

判斷NMOS的耗盡工作模式，核心不在于是否有電流，而在于電流的衰減程度。當柵極施加反向負偏壓時，溝道內的電子載流子會被排斥剝離，導電溝道收窄、導通能力大幅下降，漏極電流隨之降低。
很多新手誤以為負柵壓是直接關斷器件，實則不然：只要溝道載流子沒有完全剝離，器件就會維持微弱導通狀態，只是導電性能大幅衰減。

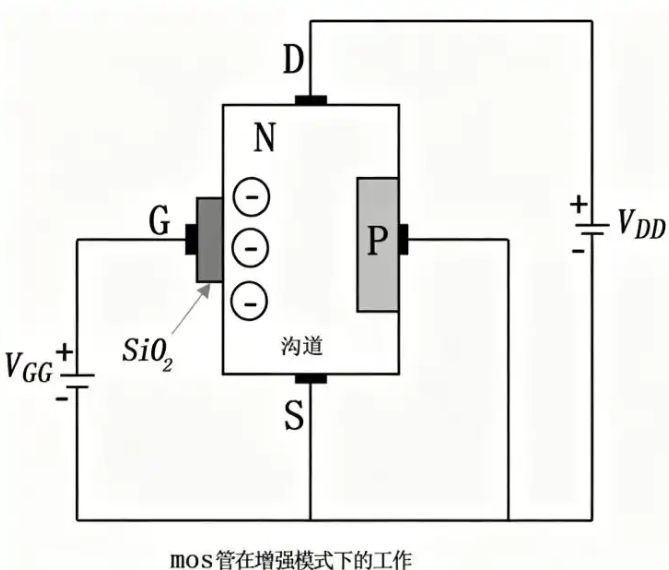

而在增強模式下，柵極正向電壓會持續吸附電子、加厚導電溝道，載流子濃度大幅提升，電流能力顯著增強。歸根結底，兩種模式都是通過電場改變半導體表面載流子濃度，實現對導通能力的調控。
五、PMOS不只是反向NMOS，是高端電路的核心器件

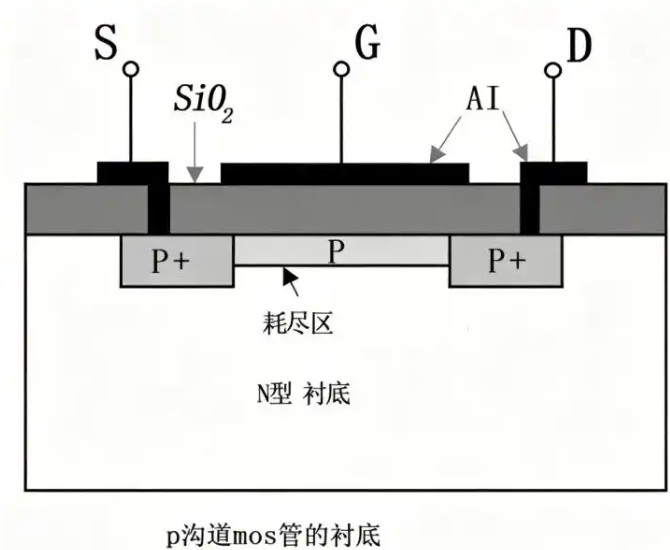

PMOS的導電機制與NMOS完全相反，依靠空穴作為載流子完成導電。柵極電壓低于源極電壓時，更容易形成導電溝道；柵極電位抬升后，溝道會逐步削弱、關斷。
在電源管理電路中，PMOS有著不可替代的作用，常被用于高端開關、電源路徑管理、防反接保護等場景。依托獨特的導通控制邏輯，它可以用極簡的外圍電路實現穩定功能，簡化硬件設計。
工程選型有一條黃金準則：低端開關優先用NMOS，高端開關優先選PMOS。器件類型與電路拓?fù)洳黄ヅ洌幢銋?shù)再優質，也無法保障電路穩定工作。

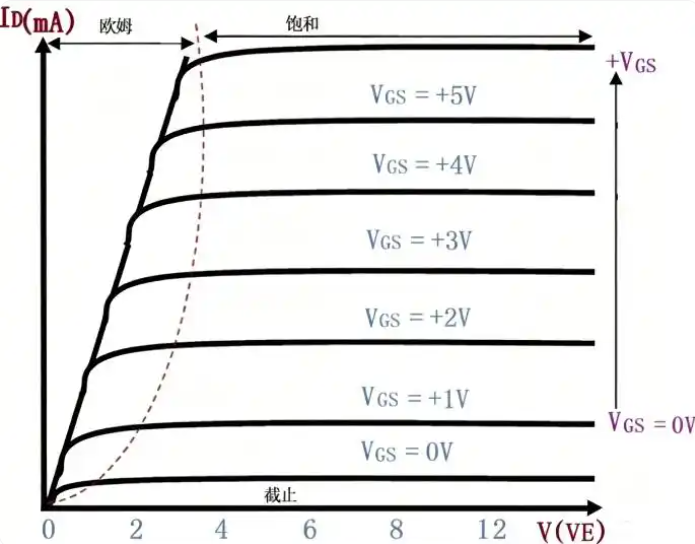

六、高手看MOS管，從不只看通斷，重點關注三大工作區域
MOS管并非簡單的“開/關”兩種狀態，不同工作區域的電氣特性天差地別，直接決定電路性能。
截止區：柵極電壓未達到開啟閾值，導電溝道無法建立，器件處于高阻狀態，漏源電流近乎為零，對應電路完全關斷。
線性區（歐姆區）：導電溝道成功形成，此時MOS管等效為一個可控可變電阻。電流與電壓呈線性關系，常見于模擬調壓、電流調節、開關導通初始階段。
飽和區：此處的“飽和”并非卡死不動，而是指固定柵極電壓下，漏極電流幾乎不受漏源電壓變化影響，電流趨于穩定。在開關電路中，該區域?qū)?yīng)器件穩定導通的最佳狀態。
簡言之，MOS管可根據工況切換為可控電阻、電流調節閥、高速電子開關三種形態，適配不同電路需求。

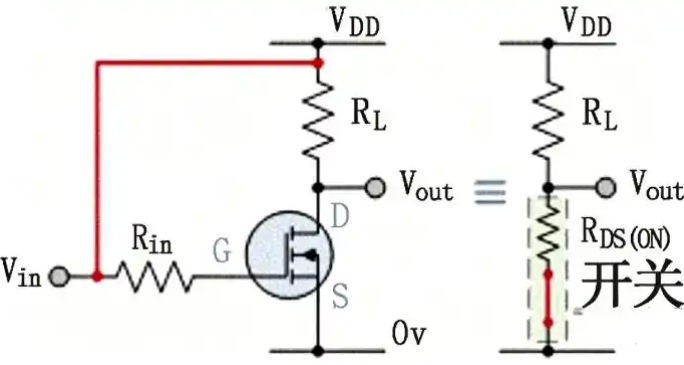

七、MOS管成為主流開關器件的核心：導通近短路，關斷近開路
功率電路設計中，我們無需糾結器件能否導通，核心關注三個指標：導通壓降大小、發熱損耗高低、開關響應速度。
極低的導通內阻RDS(on)，能最大限度壓縮導通損耗、降低溫升；精準適配的柵極驅動方案，可讓開關切換干凈利落、無拖尾損耗。

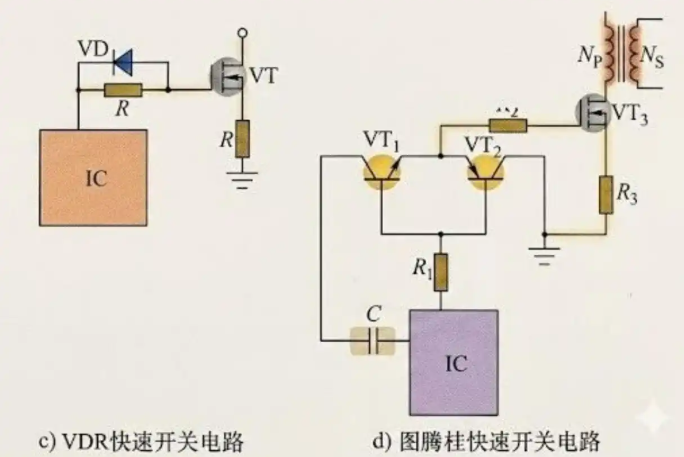

這也是功率MOS管驅動不能只給高低電平敷衍的原因。柵極總電荷、開關速率、米勒平臺、驅動電流能力，任意一個環節缺失，都會讓高性能MOS管淪為發熱嚴重的耗能器件。
相比于生硬的開關定義，把MOS管理解為電控高速流量閥門更精準：閥門開啟快、開度足、閉合徹底，電路的整體工作效率自然拉滿。
八、MOS管選型核心：不看型號噱頭，緊盯四大關鍵參數
新手選型只看型號，工程師選型看核心參數，這四項直接決定電路穩定性：
1. VTH閾值電壓：僅代表器件開始導通的臨界電壓，達到該電壓不代表完全開啟，切勿以此作為滿功率導通的依據。
2. RDS(on)導通內阻：功率電路核心參數，直接決定導通損耗與工作溫升，內阻越低，發熱越小、效率越高。
3. VGS(max)最大柵壓：柵極耐壓上限，驅動電壓超標會直接擊穿柵極，永久性損壞器件。
4. Qg柵極總電荷：決定柵極驅動難度與開關響應速度，直接影響高頻電路的工作效率與穩定性。
參數之外，封裝選型同樣關鍵：TO-220通孔封裝散熱性能優異；SO-8、SOT-23適配小型化緊湊型電路；PQFN封裝寄生參數更小，適配高密度、高頻大功率設計。封裝直接影響散熱、寄生電感、布線難度與整機可靠性，絕非單純的外殼區別。
總結
MOS管的核心魅力，從來不是繁雜的名詞分類，而是把電壓控電流的特性做到了極致。
所有MOS管的工作邏輯都遵循統一主線：柵極電壓調控電場，電場改變溝道載流子濃度，最終決定電流的通斷與大小。想通這一點，NMOS與PMOS、增強型與耗盡型、開關特性與放大曲線等所有知識點，都能融會貫通。
學習MOS管的核心，從來不是死記硬背標準答案，而是真正看懂：電場如何改寫半導體載流子分布，掌控電路導通狀態。
