別再把0Ω電阻當導線！硬件老工程師詳解它的12個核心妙用

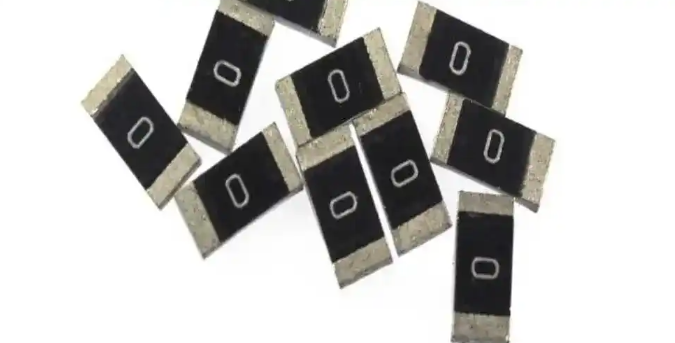

很多硬件新手都有一個誤區：PCB板上標注0Ω的貼片電阻，本質就是一段普通導線，直接鋪銅連通線路完全沒問題。
如果也是這么認為，那你完全低估了資深硬件工程師的設計巧思。在數百兆的高頻電路場景中，不存在絕對理想化的導電線路，電磁規律會直接打破新手的固有認知。
現實中，0Ω電阻并非真正的零阻值器件。在專業工程師的設計體系里，它是兼具線路切換、調試預留、噪聲隔離功能的多功能核心元器件。若是盲目用鋪銅導線替代，會直接舍棄電路設計的靈活性、可調試性與穩定性，丟掉電路設計的核心精髓。
本文將從硬件架構設計視角，全方位拆解0Ω電阻在實際項目中12個硬核實用場景，帶你吃透這個不起眼小器件的設計邏輯。
一、靈活適配：低成本實現電路功能迭代
1. 功能切換，節省改版成本
電路設計中無需頻繁加裝物理開關、跳線帽。只需在PCB預留0Ω電阻焊盤，即可實現功能自由切換：焊接A路電阻啟用蜂鳴器功能，焊接B路電阻點亮LED指示燈。后續產品功能迭代、型號細分，僅需烙鐵焊接調整，無需重新繪制、打樣PCB，極大壓縮產品改版成本與周期。
2. 單面板線路跨接，優化布線密度
在布線緊湊的單層PCB板上，遇到線路無法規避、必須交叉的情況時，0Ω電阻就是最優的“線路立交橋”。通過電阻跨接的方式規避線路短路問題，讓低成本的單面板實現接近雙面板的布線密度，兼顧電路性能與生產成本。
3. 替代傳統跳線，杜絕接觸故障
量產產品常用的跳線帽存在明顯短板，設備長期震動容易松動脫落，還可能被人為誤觸碰、拔除，引發電路故障。改用0Ω電阻焊接固化后，不僅成本更低、焊接穩定性更強，還能徹底解決接觸不良問題，同時規避跳線帽天線效應引發的電磁干擾問題。
二、調試?yán)鳎捍蠓嵘布y(cè)試便捷性
1. 阻值預留占位，規避改版麻煩
針對LED限流電阻這類前期無法精準確定參數的器件，設計階段可先用0Ω電阻臨時占位。待PCB打樣完成，實測電路最優工作電流后，直接替換為對應阻值的精準電阻，無需割線、飛線補救，調試操作干凈高效。
2. 預留電流測試節點，無損檢測功耗
在需要監測功耗的電路支路中，串聯0Ω電阻作為專用測試節點。檢測電路電流時，取下電阻接入電流表即可精準測量，測試完成后重新焊接復位，全程不會損傷PCB焊盤，是硬件調試中極具實用性的無損測試方案。
3. 精準電流采樣，實現電路監控
借助歐姆定律，通過檢測0Ω電阻兩端電壓差，即可精準換算出電路工作電流，實現實時電流監測。該場景需選用0.1Ω左右、誤差≤1%的高精度超低阻值電阻，可直接替代專用采樣電路，低成本實現電流采樣功能。
三、電磁優化：守護信號完整性與EMC性能
1. 抑制高頻噪聲，優化EMI表現
真實工況下的0Ω電阻自帶納亨級寄生電感，在高頻電路中會產生微弱阻抗特性。相較于直接鋪銅走線，用0Ω電阻做電源、信號短接，能夠有效抑制高頻雜波干擾，改善設備電磁兼容性能，解決大部分基礎EMI干擾問題。
2. 射頻電路阻抗微調
在射頻電路設計中，0402等固定封裝的0Ω電阻，其自帶的寄生電容、寄生電感可用于微調傳輸線阻抗。能夠精準修正細微的阻抗不匹配問題，解決射頻電路中常見的信號反射、損耗異常等疑難問題。

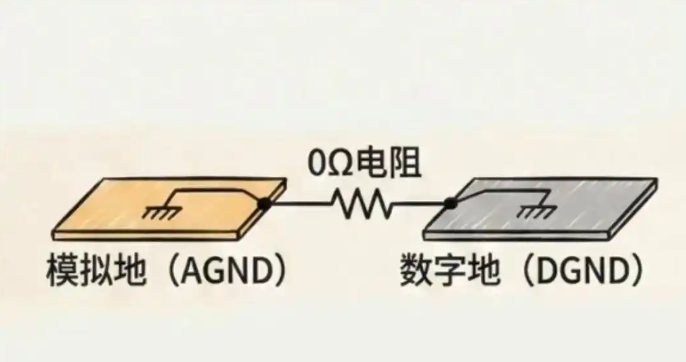

3. 數模單點接地，隔離信號干擾
這是數模混合電路的經典核心設計手法。利用0Ω電阻連通模擬地（AGND）與數字地（DGND），既實現了單點接地的設計規范，杜絕數字電路大電流噪聲干擾精密模擬小信號，又能保證兩地電位統一，避免電位差引發的電路異常。
4. 輔助浪涌分流，保護后級電路
在設備電源輸入端，搭配TVS管并聯0Ω電阻，當電路遭遇瞬時高壓浪涌沖擊時，可快速分流瞬態大電流，為后端精密敏感電路提供防護。需注意嚴格匹配電阻額定功率，避免器件失效。
四、高階設計：兼顧電路架構與安全防護
1. 替代昂貴過孔，節省多層板資源
在高密度HDI多層PCB板設計中，過孔屬于稀缺資源且成本較高。可利用0Ω電阻實現電路板內層與外層線路的電氣連通，替代部分冗余過孔，優化PCB布局空間，降低多層板設計與生產升本。
2. 低成本熔絲，實現短路自保
0Ω電阻可充當簡易保險絲使用，廣泛應用于各類設備供電支路。以液晶電視邏輯板供電電路為例，當后級電路發生短路故障時，0Ω電阻會優先熔斷斷路，切斷供電回路，有效保護后端昂貴的主控芯片、核心元器件，以極低成本實現電路安全防護。
補充硬核知識點：0Ω電阻并非零承載
看完這些場景，相信你不會再將0Ω電阻等同于普通導線。這里再分享一個行業實用參數：常用0603封裝的0Ω電阻，實際阻值約0.01Ω，額定承載電流僅1A。
若應用在大電流電路中，切勿隨意使用小封裝0Ω電阻，需根據電路電流選型更大封裝器件，或直接采用跳線設計，避免器件過熱燒毀。
總而言之，PCB板上每一顆0Ω電阻，都是工程師經過無數次調試、改版、排坑后，在電路靈活性、可調試性、可靠性與電磁兼容性之間做出的最優平衡。它看似簡約，卻藏著硬件設計的核心智慧，絕對不能隨意替代、省略！
