或非門（英語：NOR gate）是數字邏輯電路中的基本元件，實現邏輯或非功能。有多個輸入端，1個輸出端，多輸入或非門可由2輸入或非門和反相器構成。
若輸入均為低電平（0），則輸出為高電平（1）；若輸入中至少有一個為高電平（1），則輸出為低電平（0）。也可以理解為任意輸入為高電平（邏輯1），輸出為低電平（邏輯0）。
或非是邏輯或加邏輯非得到的結果?；蚍鞘且环N具有函數完備性的運算，因此其他任何邏輯函數都能用或非門實現。相比之下，邏輯或運算器是一種單調的運算器，其只能將低電平變?yōu)楦唠娖?，但不能將高電平變?yōu)榈碗娖健?/div>
或非門的邏輯表達式
或非門邏輯關系的數學表達式為：

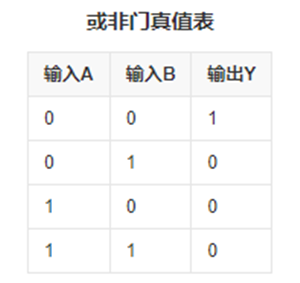

其二輸入的或非門真值表如下表所示：

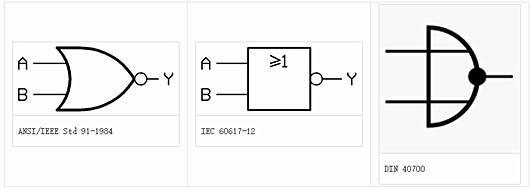

或非門有3種邏輯符號，以二輸入或門為例，邏輯符號如圖所示：
晶體管設計的或非門

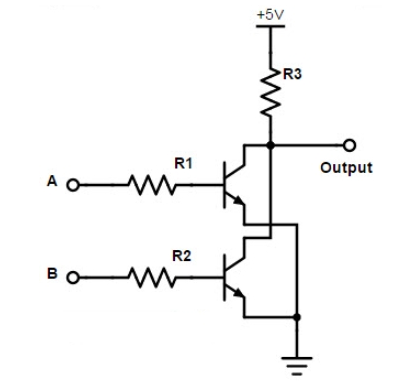

使用兩個晶體管設計的2輸入或非門邏輯門如圖所示：
