電壓源逆變器的死區現象

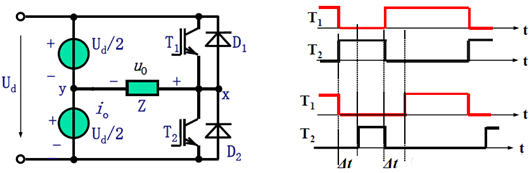

為了防止電壓源逆變器的上下開關管同時導通，故在開關管的切換時存在一段上下橋臂均關閉的時間，稱之為死區時間。
當上下開關管都關斷時，電流并不會截?cái)啵峭ㄟ^續流二極管進行續流，那么在不同的開關狀態和電流流向時，電路的工作模態有所區別，下面以兩種狀態為例進行分析。
T1>T4，電流流出變換器

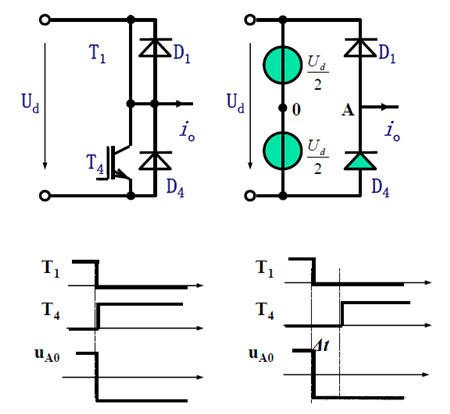

如下圖所示，開關狀態由T1閉合切換為T4閉合，且電感電流流出變換器。這種工作模式下，原來是T1導通，關斷T1后，D4導通。即便給T4開通的信號，T4也不會導通。整個過程不存在二極管關斷的過程，因此不會有反向恢復時間。
T1>T4，電流流入變換器
如下圖所示，開關狀態由T1閉合切換為T4閉合，且電感電流流入變換器。這種工作模式下，原來是D1導通，關斷T1后，死區過程中由于T4沒開通，故依然是D1導通。
但是當T4開通的時候，二極管承受反壓被迫關斷，但是由于二極管關斷存在反向恢復時間，此時后出現上下橋臂直通的現象，就是D1和T4同時導通，導致較大的電流尖峰和電壓尖峰。
